Hệ thống pin mặt trời là một giải pháp tiết kiệm năng lượng và bảo vệ môi trường hiệu quả. Tuy nhiên, để đảm bảo an toàn và hiệu quả của hệ thống pin mặt trời, việc tiếp địa là rất quan trọng. Bài viết này sẽ giới thiệu về tiếp địa cho hệ thống điện mặt trời và cách thực hiện tiếp địa chi tiết nhất.
Tiếp địa hệ thống pin mặt trời là gì?
Tiếp địa là việc kết nối các thiết bị điện với mặt đất để tạo ra một điểm cơ sở có điện thế bằng không hoặc gần bằng không. Tiếp địa có hai mục đích chính: bảo vệ người sử dụng và thiết bị khỏi các tác nhân gây nguy hiểm như sét, điện áp quá cao, chạm pha; và cải thiện chất lượng điện năng bằng cách giảm nhiễu điện từng và duy trì ổn định điện áp.
Trong hệ thống pin mặt trời, tiếp địa là bắt buộc để bảo vệ các tấm pin, inverter, giàn khung và các phụ kiện khác khỏi sự tác động của sét và các hiện tượng điện từ khác. Ngoài ra, tiếp địa còn giúp giảm thiểu tổn hao điện năng do sự khác biệt về điện áp giữa các tấm pin và giữa các chuỗi pin. Tiếp địa cũng là yêu cầu của các quy chuẩn kỹ thuật và an toàn khi lắp đặt hệ thống pin mặt trời
Các loại tiếp địa và cách lựa chọn phù hợp cho từng loại hệ thống điện mặt trời

Có hai loại tiếp địa chính cho hệ thống pin mặt trời: tiếp địa dương cực (positive grounding) và tiếp địa âm cực (negative grounding). Tiếp địa dương cực là việc kết nối dương cực của tấm pin với mặt đất, trong khi tiếp địa âm cực là việc kết nối âm cực của tấm pin với mặt đất.
Lựa chọn loại tiếp địa phù hợp cho hệ thống pin mặt trời phụ thuộc vào nhiều yếu tố như loại tấm pin, loại inverter, loại giàn khung và điều kiện lắp đặt. Một số nguyên tắc cơ bản để lựa chọn loại tiếp địa như sau:
- Nếu sử dụng tấm pin có lớp phủ EVA (Ethylene-vinyl acetate) hoặc Tedlar (Polyvinyl fluoride), nên sử ụng tiếp địa dương cực để tránh hiện tượng điện phân gây hư hại cho lớp phủ của tấm pin.
- Nếu sử dụng tấm pin có lớp phủ khác như Teflon (Polytetrafluoroethylene) hoặc Kynar (Polyvinylidene fluoride), nên sử dụng tiếp địa âm cực để giảm điện áp giữa tấm pin và mặt đất.
- Nếu sử dụng inverter có tính năng tiếp địa cực tự động (auto-grounding), nên tuân theo hướng dẫn của nhà sản xuất về loại tiếp địa phù hợp.
- Nếu sử dụng giàn khung bằng kim loại, nên kết nối giàn khung với mặt đất để tránh các điện áp không mong muốn và nguy cơ cháy nổ.
- Nếu lắp đặt hệ thống pin mặt trời ở những nơi có nguy cơ sét cao, nên sử dụng các thiết bị bảo vệ chống sét cho cả hai mạch DC và AC.
Các bước thực hiện tiếp địa cho hệ thống pin mặt trời
Để thực hiện tiếp địa cho hệ thống pin mặt trời, cần tuân theo các bước sau:
Bước 1: Chọn vị trí lắp đặt cọc tiếp địa sao cho gần với hệ thống pin mặt trời và xa các nguồn gây nhiễu điện từ. Cọc tiếp địa có thể là thanh thép hoặc ống thép có chiều dài từ 1,5 m đến 3 m và được chôn sâu vào lòng đất.

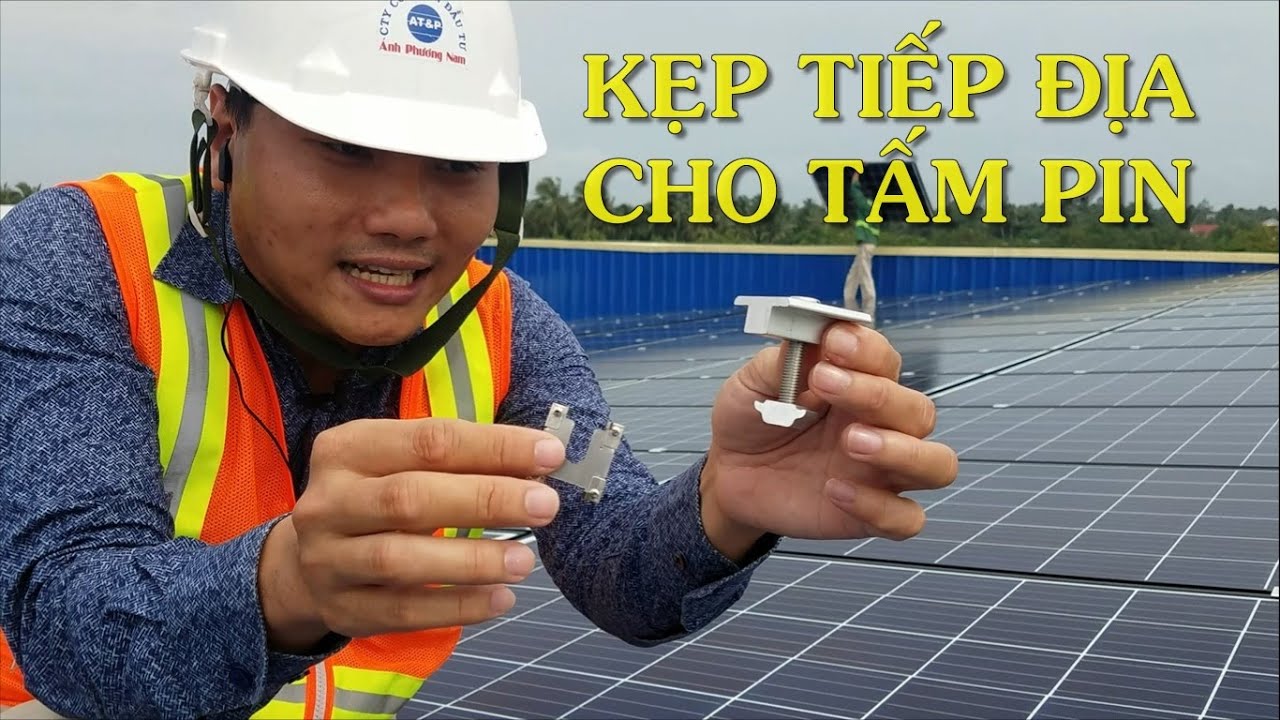

Bước 2: Kết nối các tấm pin với nhau bằng các kẹp hoặc miếng tiếp địa để tạo thành các chuỗi pin. Sau đó kết nối các chuỗi pin với nhau bằng các cáp DC để tạo thành một mảng pin. Các cáp DC phải được bọc bởi vỏ bảo vệ chống cháy và chống thấm nước.
Bước 3: Kết nối một trong hai cực của mảng pin (dương hoặc âm) với một trong hai cực của inverter bằng cáp DC. Sau đó kết nối cực còn lại của mảng pin với cọc tiếp địa bằng cáp DC. Các cáp DC phải được gắn kẹt hoặc bu lông chắc chắn để tránh rơi ra.
Bước 4: Kết nối hai cực của inverter với hai cực của biến áp (nếu có) hoặc hai cực của công tơ điện bằng cáp AC. Sau đó kết nối một trong hai cực của biến áp hoặc công tơ điện với cọc tiếp địa bằng cáp AC. Các cáp AC phải được gắn kẹt hoặc bu lông chắc chắn để tránh rơi ra.
Bước 5: Kiểm tra lại các kết nối các kết nối điện và đo kiểm tra điện áp và dòng điện của hệ thống. Nếu có bất kỳ sự bất thường nào, cần tìm nguyên nhân và khắc phục kịp thời.
Bước 6: Lắp đặt các thiết bị bảo vệ chống sét cho hệ thống pin mặt trời. Có thể sử dụng các kim thu sét, cáp dẫn sét và các thiết bị chống sét lan truyền cho cả hai mạch DC và AC.
Bước 7: Hoàn thành việc lắp đặt và vận hành hệ thống pin mặt trời. Kiểm tra lại các thông số kỹ thuật của hệ thống và đảm bảo rằng hệ thống hoạt động ổn định và an toàn.
Tổng kết
Tiếp địa hệ thống mặt trời là một công việc quan trọng trong quá trình lắp đặt hệ thống pin mặt trời. Tiếp địa không chỉ giúp bảo vệ người sử dụng và thiết bị khỏi các tác nhân gây nguy hiểm như sét, điện áp quá cao, chạm pha; mà còn giúp cải thiện chất lượng điện năng bằng cách giảm nhiễu điện từng và duy trì ổn định điện áp.
Để thực hiện tiếp địa cho hệ thống pin mặt trời, cần lựa chọn loại tiếp địa phù hợp với loại tấm pin, loại inverter, loại giàn khung và điều kiện lắp đặt. Sau đó tuân theo các bước tiến hành tiếp địa một cách chính xác và an toàn.
Ngoài ra, cần lưu ý rằng tiếp địa chỉ là một phần trong quá trình lắp đặt hệ thống pin mặt trời. Để có được một hệ thống pin mặt trời hoàn chỉnh và hiệu quả, cần phải có sự tư vấn, thiết kế, lựa chọn vật liệu, thi công và bảo trì chuyên nghiệp từ các nhà cung cấp uy tín và có kinh nghiệm.
Chúng tôi hy vọng rằng bài viết này đã cung cấp cho bạn những thông tin hữu ích về tiếp địa hệ thống pin mặt trời. Nếu bạn có bất kỳ câu hỏi hay yêu cầu nào liên quan đến tiếp địa hoặc pin mặt trời, xin vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất.
