Máy bơm 1 ngựa (1HP) là dòng máy bơm công suất nhỏ, dễ lắp đặt và phục vụ chủ yếu cho tưới tiêu những khu vườn nhỏ hoặc dùng trong sinh hoạt gia đình. Tuy nhiên, với hệ máy bơm 1 ngựa năng lượng mặt trời thì không phải ai cũng có thể lắp đặt được. Vì vậy, bài viết này Cheapea sẽ hướng dẫn bạn chi tiết cách lựa chọn và lắp đặt hệ bơm 1 ngựa nhé!

may-bom-1-ngua

Các bước lựa chọn vật tư, lắp đặt hệ thống máy bơm 1 ngựa:

1-Lựa chọn máy bơm 1 ngựa phù hợp:

Cũng như bơm điện xoay chiều, máy bơm 1 HP chạy điện một chiều cũng có rất nhiều loại bơm khác nhau như bơm đặt nổi, bơm hỏa tiễn, bơm thả chìm, bơm hồ bơi…. Tùy vào nhu cầu và địa hình bơm, bạn cần chọn đúng loại máy bơm phù hợp

– Bơm hỏa tiễn 1 ngựa:

be-bom-tuoi-gia-dinh-nang-luong-mat-troi

Thường được dùng trong trường hợp bạn cần bơm nước từ giếng khoan sâu, bơm đẩy nước lên các vị trí trên cao như chung cư, nhà cao tầng, hoặc bơm nước từ suối đẩy lên đỉnh đổi dốc….

Thêm vào đó, dù cùng 1 công suất, bơm hỏa tiễn cũng có thể có thiết kế cánh quạt, thân bơm, tiết diện ống đầu ra…. khác nhau dẫn đến thông số cột áp và lưu lượng khác nhau.

Tùy vào độ sâu giếng và nhu cầu của bạn về lưu lượng bơm, bạn cần xem xét kĩ thông số kĩ thuật, biểu đồ lưu lượng bơm để chọn được loại bơm phù hợp

– Bơm đặt nổi 1 ngựa:

bom-can-nang-luong-mat-troi

Đây là loại bơm rất thông dụng ở khu vực Đồng Bằng Sông Cửu Long với mạng lưới sông ngòi dồi dào.

Nếu vườn bạn có sẵn nguồn nước mặt như ao, hồ, kênh rạch thì bơm đặt nổi là lựa chọn tối ưu do lợi thế về hiệu suất cũng như lưu lượng. Với lưu lượng lớn nhưng cột áp không cao bằng bơm hỏa tiễn, Bơm đặt nổi thường được sử dụng để bơm nước ở địa hình bằng phẳng tưới vườn, xả ruộng hoặc bơm thoát nước

– Bơm thả chìm 1 ngựa (hay còn gọi là bơm tõm)

bom-ho-ca-nang-luong-mat-troi

Có lưu lượng và cột áp tương đối giống bơm đặt nổi, nhưng vì được thả chìm trong nước, bơm có ưu thế so với bơm đặt nổi ở công tác lắp đặt đơn giản, không có tiếng ồn khi vận hành, không cần mồi nước… Tùy nhiên khó xử lý khi có sự cố và không đẩy nước được cao như bơm hỏa tiễn. Bơm chìm phu hợp để bơm nước giếng đào, bơm thoát nước mưa hoặc bơm nước thải….

Ngoại trừ loại bơm và điều kiện địa hình bơm, bạn cũng cần lưu ý đến vấn đề nhãn hiệu, xuất xứ máy bơm. Việc chạy máy bơm 1 HP bằng năng lượng mặt trời yêu cầu bơm cần chạy với công suất thay đổi tùy thuộc vào cường độ bức xạ mặt trơi, có thể dao động liên tục trong ngày, do đó chất lượng linh kiện bơm cần đảm bảo để giảm rủi ro chập cháy bơm. Trên thi trường hiện có rất nhiều nhãn hiệu bơm uy tin để bạn có tham khảo, ví dụ các nhà sản xuất bơm điện xoay chiều như Pentax, Maxtra, Beluno… hoặc các nhà sản xuất bơm điện một chiều như Hangee, Zrm…

2-Xác định các thông số điện áp và dòng điện hoạt động của máy bơm 1 ngựa

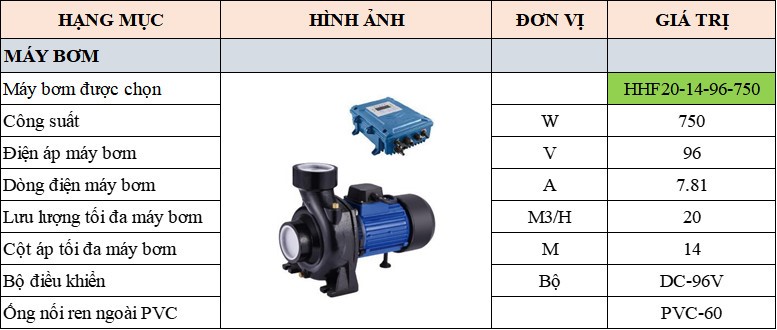

Nếu bạn đã lựa chọn được mẫu bơm phù hợp, việc tiếp theo cần làm là xác định các thông số kĩ thuật của máy bơm để lựa chọn loại tấm pin và số lượng tấm pin cần lắp phù hợp:

thong-so-may-bom

– Điện áp máy bơm 1 ngựa (Voltage):

Đây là thông số kĩ thuât quan trọng của bơm để quyết định số lượng tấm pin cần phải lắp nối tiếp. Ví dụ: Nếu bạn chọn tấm pin với điện áp 40V thì cần 3 tấm pin mắc nối tiếp (3 x 36= 108V > 96V) để đảm bảo điện áp đầu ra của hệ thống pin trong điều kiện thời tiết lý tưởn

– Dòng điện máy bơm 1 ngựa (Ampe):

Đây là thông số quyết định số dãy tấm pin (string) ban phải lắp song song. Ví dụ: nếu dòng điện máy bơm yêu cầu là 7.81A và bạn sử dụng tấm pin  có dòng điện 4A thì cần mắc 2 dãy tấm pin (2 x 4 = 8A >7.81A)

–  Kết hợp 2 thông số trên bạn sẽ quyết định được số hàng tấm pin cần lắp song song và số lượng tấm pin cần  mắc nối tiếp mỗi hàng, từ đó tính ra được tổng số lượng tấm pin cần chuẩn bị

– Ngoài ra, bạn cần chú ý các thông số như kích thước bơm, kích thước ống hút, ống xả của bơm để chuẩn bị các phụ kiện, đường ống lắp đặt bơm phù hợp

3-Lựa chọn tấm pin phù hợp cho máy bơm 1 ngựa

Sau khi xác định thông số kĩ thuật, bạn cần chọn loại tấm pin phù hợp để bơm có  thể vận hành với công suất tối đa, nhưng cũng tối ưu về mặt chi phí

thong-so-may-bom-1

– Nhãn hiệu tấm pin:

Trên thị trường hiện có rất nhiều nhãn hiệu tấm pin để bạn có thể lựa chọn, bạn nên chọn tấm pin đến từ các nhà sản xuất thông dụng và uy tín ở Việt Nam như Canadian, Jinko, JA, AEsolar, Leapton…. với thời gian bảo hành công suất từ 20 năm trở lên.

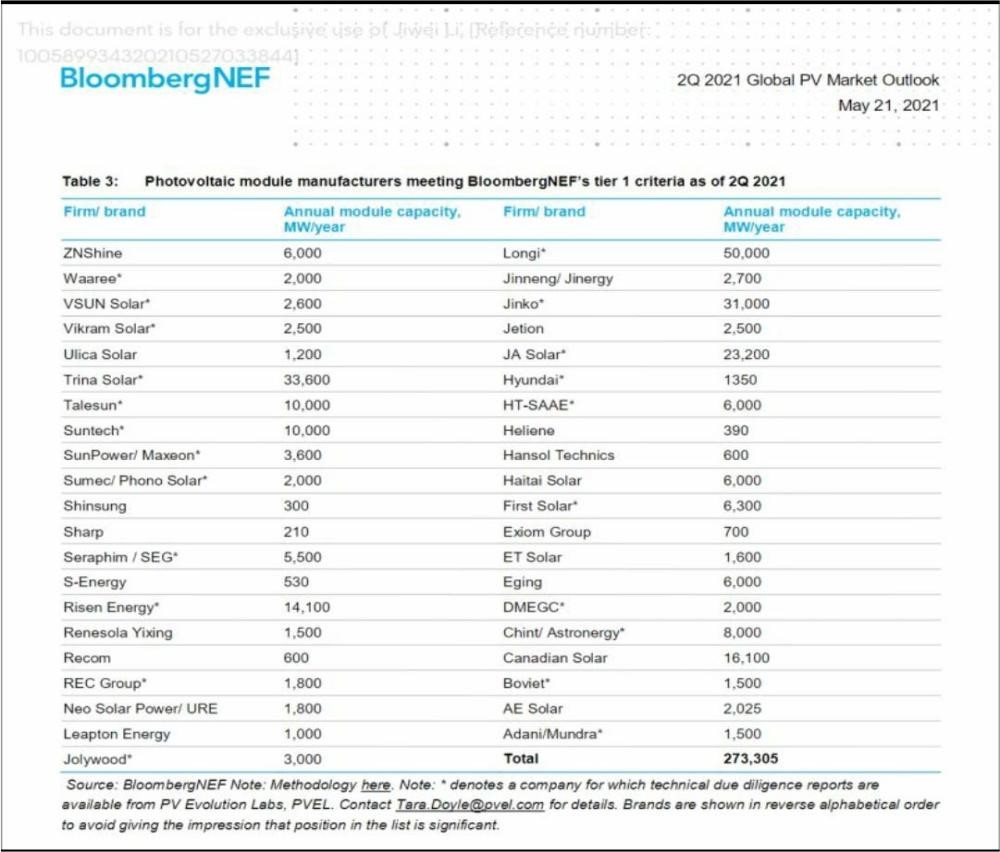

Với những nhà sản xuât không phổ biến ở thị trường Việt Nam, có một cách hay để lựa chọn nhãn hiệu pin tốt đó là kiểm tra xem nhãn hiệu đó có nằm trong Danh sách Tier 1 của Tổ chức Bloomberg New Energy Finance ( BNEF ) hay không (Danh sách Tier 1 được thị trường biết tới là danh sách các nhà sản xuất tấm pin có tiếng, có độ tin cậy cao và đã được nhiều ngân hàng thẩm định)

Đặc biệt lưu ý không mua các tấm pin tháo mái đã qua sử dụng, không rõ nguồn gốc xuất xứ, không có giấy tờ, có thời gian bảo hành ngắn hoặc tấm pin bị vỡ mặt kính

– Thông số kĩ thuật tấm pin:

Việc lựa chọn thông số kĩ thuật tấm pin ảnh hưởng lớn đến hiệu năng và chi phí hệ thống.

Khi chọn tấm pin, bạn không thể chỉ đơn giản tính toán để lắp đặt đủ công suất hệ pin (750W) để chạy chạy cho máy bơm 1 HP mà cần quan tâm đến chỉ số điện áp (V) và dòng điện (A) của tấm pin

VD: Với máy bơm 1 HP (750W) với thông số điện áp và dòng điện lần lướt là 96V- 7.81A, bạn cần thiết kế 1 hệ thống tấm pin với thông số đầu ra điện áp và dòng điện lớn hơn thông số máy bơm

thong-so-ky-thuat-may-bom-1

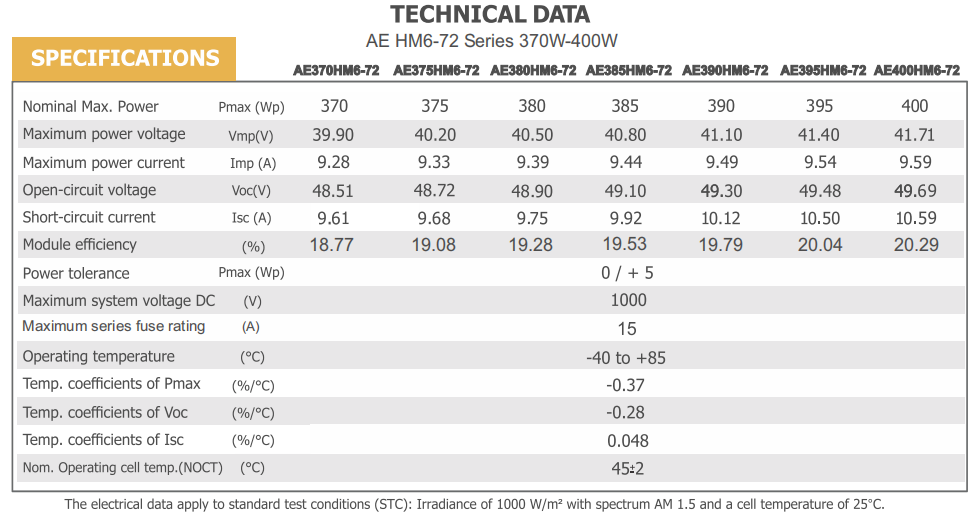

Nếu lựa chọn tấm pin 400W với thông số điện áp và dòng điện tối đa lần lượt là 41.71V-9.59A thì bạn cần lắp hệ thống có ít nhất 1 dãy tấm pin với 3 tấm mắc nối tiếp để điện áp đầu ra là 41.71 x 3 = 125V > 96V và dòng điện đầu ra là 9.59A > 7.81A

Nên ưu tiên các loại tấm pin cân bằng giữa thông số điện áp và dòng điện, tránh các tấm pin công suất lớn do dòng điện lớn nhưng điện áp nhỏ, hoặc ngược lại. Việc này sẽ khiến cho việc ghép tấm pin gặp khó khăn và không thể tối ưu số lượng tấm pin, dẫn đến tăng chi phí

Ngoài việc hệ tấm pin cần đáp ứng các thông số điện áp, dòng điện tối thiểu của máy bơm, bạn cũng cần nắm rõ mức giới hạn cho phép của máy bơm, tránh việc lắp quá nhiều tấm pin dẫn đến hệ thống bị quá áp, quá dòng gây hư hỏng thiết bị.

4-Lắp đặt tấm pin

Có 2 cách kết nối các tấm pin đó là mắc song song và mắc nối tiếp.

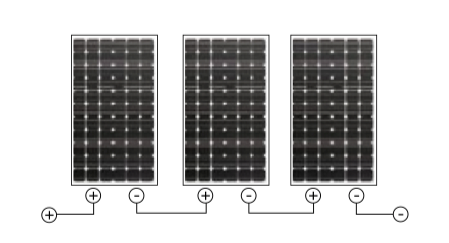

– Mắc tấm pin nối tiếp:

cach-lap-noi-tiep-tam-pin-nlmt

Dòng điện (A) của hệ sẽ bằng dòng điện tấm pin nhỏ nhất trong dãy, còn điện áp (V) bằng tổng điện áp số tấm pin trong dãy

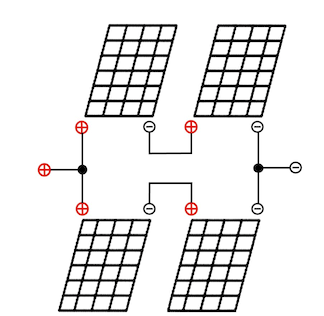

– Mắc tấm pin song song:

cach-lap-tam-pin-nlmt-song-song

Dòng điện (A) của hệ sẽ bằng tổng dòng điện của các dãy, còn điện áp (V) bằng điện áp của dãy nhỏ nhất trong hệ

Việc lắp đặt hệ thống tấm pin theo cách mắc song song hay nối tiếp hoàn toàn phụ thuộc vào Điện áp, dòng điện thiết kế của Máy Bơm 1 HP và Tấm pin

VD: Với máy bơm 1 HP (750W) với thông số điện áp và dòng điện lần lướt là 96V- 7.81A thì lắp đặt hệ tấm pin 3 tấm 400W (41.71V-9.59A) mắc nối tiếp là phù hợp

Hệ thống tấm pin có thể được lắp đặt trên mái nhà hoặc khung dàn đỡ xà gồ dưới đất, tuỳ vào vị trí lắp pin mà bạn có thể sử dụng các phụ kiện thanh ray, kẹp biên, kẹp giữa (cho áp mái) hoặc Pát kẹp dưới xà gồ

Lưu ý khi làm hệ khung dàn đỡ tấm pin cần tạo góc nghiên 10-11 độ về phía nam để tối ưu lượng ánh sáng mà tấm pin nhận được, vị trí lắp đặt hệ pin cần thoáng đãng, không bị vật cản, bóng râm trong ngày

5-Lắp đặt máy bơm 1 ngựa kết nối tấm pin

  • Một bộ Máy bơm 1HP chạy năng lượng mặt trời thường bao gồm máy bơm và bộ điều kiển đi kèm.
  • Đầu vào của bộ điều khiển sẽ được kết nối với hệ thống tấm pin bằng dây điện DC (2 sợi âm, dương). Trong khi đầu ra của bộ điều kiển sẽ kết nối với máy bơm bằng dây điện 3 pha (3 sợi U,V,W).
  • Bên cạnh đó, bạn nên lắp thêm một CB giữa tấm pin và bộ điều khiển để có thể đóng ngắt điện, đảm bảo an toàn khi đấu nối, sửa chữa hệ thống
  • Sau khi lắp đặt xong, bạn có thể hoàn thiện lắp đặt máy bơm 1HP vào vị trí bơm như các máy bơm điện lưới thông thường và điều kiển bật tắt bơm bằng công tắc trên bộ điều khiển
  • Như vậy, CHEAPEA đã hướng dẫn bạn đầy đủ quy trình lựa chọn và lắp đặt một hệ máy bơm 1HP chạy bằng năng lượng mặt trời.
  • Các bạn hoàn toàn có thể tự tay triển khai toàn bộ quá trình, nếu cảm thấy khó khăn hoặc vướng mắc trong việc thực hiện lắp đặt, hãy liên hệ với CHEAPEA để được tư vấn lắp đặt miễn phí nhé
