- Tổng quan hệ thống:
– Hệ thống triển khai: Hợp đồng trọn gói Hệ thống tưới điều khiển từ xa với bơm năng lượng mặt trời 20HP
– Địa điểm: Ninh Phước, Ninh Thuận
– Nguồn nước: Nguồn nước tự nhiên, tích tại hồ gần nông trại
– Nhu cầu bơm: Bơm tưới béc cho cho nông trại 20Ha, phần thành 7 vùng tưới
Đây là dự án nông trại trông bưởi quy mô lớn, tổng diện tích trồng lên đến 120 ha, trong đó triển khai trước hệ thống bơm năng lượng mặt trời cho 20Ha đầu tiên.
Đây là dự án CHEAPEA thực hiện trọn gói, bao gồm 4 hạng mục chính:
– Thi công đào đắp đường ống đi ngầm
– Thi công hệ thống van cơ điện phân vùng tưới
– Thi công Hệ thống đường ống, béc tưới 90 lít
– Thi công hệ thống tấm pin, bơm năng lượng mặt trời chạy biến tần
– Thi công hệ thống tủ điều khiển từ xa bằng điện thoại
- Triển khai thi công
2.1 Thi công đào đắp hệ thống đường ống
Công tác đầu tiên là định vị và thi công đào ống. Thiết kế đường ống chạy dài và chính cấp được được đặt sâu cách mặt đất 0.7 m, do đó khối lượng đào đắp rất lón, CHEAPEA phải sử dụng nhiều máy đào để thi công, kết hợp với đào thủ công chỉnh sửa. Khối lượng công việc là rất lớn
2.2 Thi công lắp đặt hệ thống đường ống, béc tưới
Hệ thống đường ống tưới thiết kế cho nông trại sử dụng ống PVC hoa sen chất lượng cao với nhiều kích thước khác nhau
Đường ống chính cấp 1 gồm ống Φ140, Φ114, sau đó xuống các đường ống nhánh cấp 2 có kích thước Φ90 và Φ60
Đường ống cấp 3 chạy dọc luống được thiết kế là ống Φ27 và lên béc dùng ống Φ21
2.3 Thi công hệ thống van cơ điện phân vùng tưới điều khiển từ xa
Trước khi thi công lắp đặt, kéo dây và test trước điều khiển van cơ điện từ khoảng cách xa nhất hơn 500m, kết quả thành công mĩ mãn
Sau khi test thành công, triển khai lắp đặt van vào đường ống chờ sẵn, van cơ điện sử dụng 2 loại 140 và 114 lên quá trình lắp đặt khá vất vả, cần phải đo đạc và nâng hạ đường ống để có thể lắp đặt đúng thiết kế, đảm bảo van không bị rò rỉ nước
Sau khi hoàn thiện lắp đặt và lấp đất, Cheapea cùng thi công 1 hố ga nổi để bảo vệ từng van cơ điện khỏi các tác động bên ngoài
2.4 Thi công hệ thống tấm pin và bơm năng lượng mặt trời
Lặp đặt và hoàn thiện máy bơm 20HP cùng hệ thống lọc
Thi công lắp đặt trạm bơm lắp ghép và hệ thống chống sét
Song song với đó là công tác hoàn thiện hệ thống tấm pin, cung cấp điện cho trạm bơm
2.5 Thi công hệ thống điều khiển từ xa
Hệ thống tủ điều khiển van từ xa được lắp đặt trong nhà bơm, sử dụng nguồn điện 220V kích từ bình Acquy. CHEAPEA đã dán sơ đồ và hưỡng dẫn điều khiển từng phân vùng để chủ đầu tư có thể vận hành dễ dàng. Biến tần bơm cũng được kết nối vào hệ tủ điều khiển này để có thể điều khiển bật tắt bơm song song với việc đóng mở van
Bộ điều khiển này ngoài việc điều khiển tại trạm, khách hàng cũng có thể điều khiển qua điện thoại thông qua phần mềm
- Thành quả

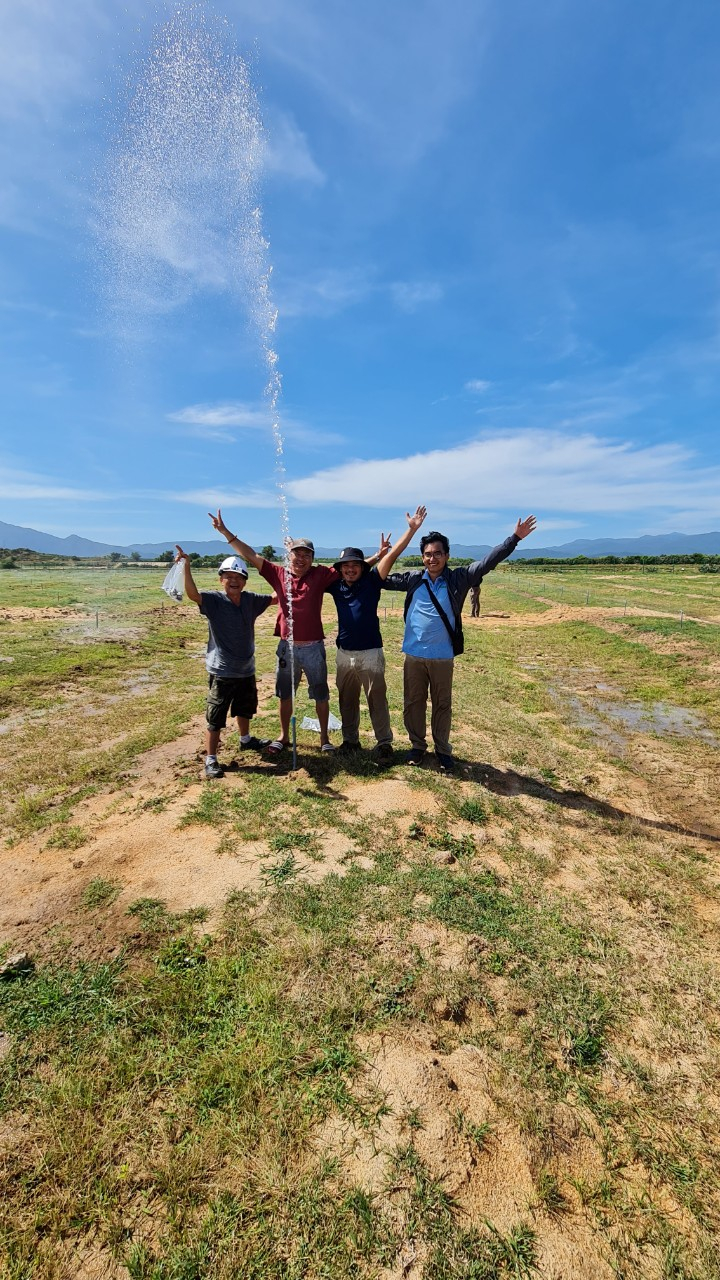

Kết quả thành công mỹ mãn, áp lực nước bơm ra rất lớn, khi chưa lắp béc để xả cặn trong đường ống, áp nước phun cao tới 4-5m ống 21, dư áp lực nước để quay béc
Sau khi bùn rác còn lại trong ống được xả hết, CHEAPEA tiến hành lắp béc bù áp và chạy thử nghiệm hoàn thiện (tổng cộng gần 4000 béc, tưới 1000 béc/ lần)

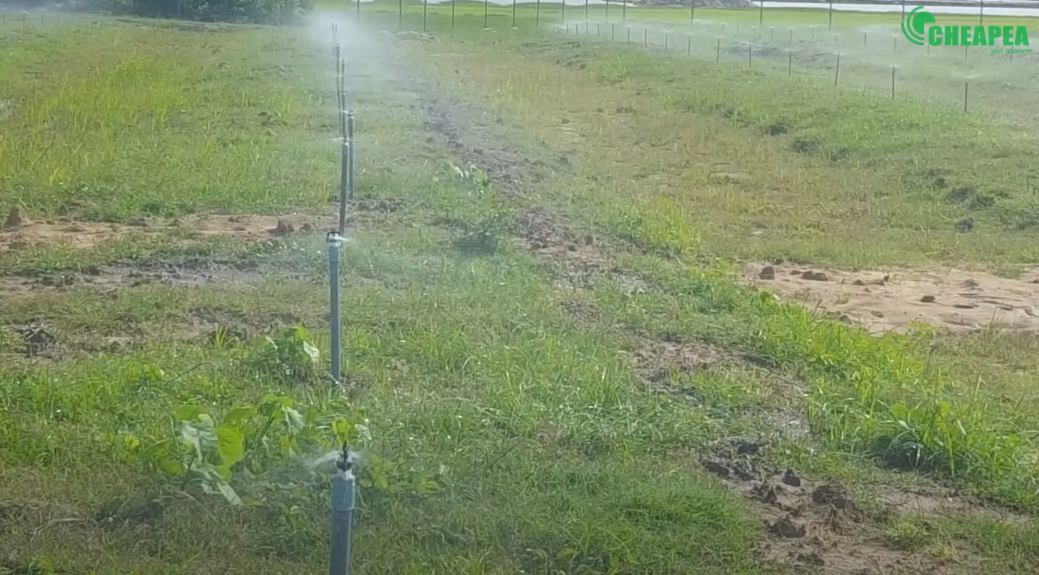

Kết quả không ngoài dự tính, béc phun đều và đẹp, áp lực nước lớn khiến cho toàn bộ khu vực bao quanh bởi sương mù, đất Ninh Thuận rất khô cằn nhưng chỉ sau vài phút tưới là bắt đầu ẩm đều, đảm bảo cho sự phát triển của cây bưởi khi xuống giống
Với dự án 20ha tại Ninh Thuận, Cheapea sử dụng bơm nổi 20HP. Đối với các địa hình khác và nhu cầu tưới tiêu khác, Cheapea sẽ tư vấn cho bạn các dòng bơm khác như bơm hỏa tiễn hay các dòng bơm nổi DC cho phù hợp nhất.
