Tổng quan hệ thống:

– Hệ thống triển khai: Bơm hỏa tiễn năng lượng mặt trời 2200W 3HP (3 ngựa)

– Địa điểm: Pleiku, Gia Lai

– Chiều sâu giếng đào: 20 m.

– Nhu cầu bơm: Bơm tưới béc cho vườn 3 ha từ giếng đào, dùng van để chia làm 5 vùng tưới

Đặc biệt khách hàng ở thành phố cách xa vườn 40km nên có nhu cầu điều khiển bật tắt bơm và đóng mở van tưới phần vùng từ xa bằng điện thoại



Vận chuyển lắp đặt tấm pin trên mái

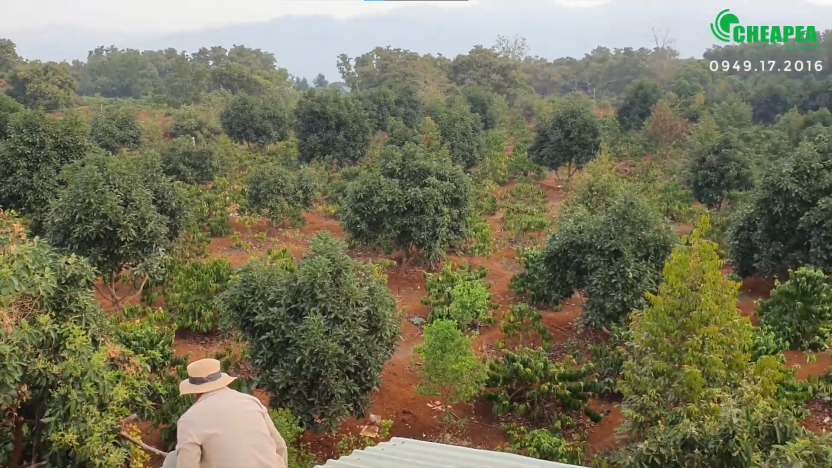

bom-nlmt-3-hp-anh-thi

bom-nlmt-3-hp-anh-thi-2

bom-nlmt-3-hp-anh-thi-1

Di chuyển từ Pleiku về vườn của khách, cách thành phố 40km, vườn ở vị trí xa khu dân cư, điện lưới 220V khá yếu, không đủ để chạy bơm liên tục, do đó việc lắp hệ thống bơm năng lượng mặt trời là rất cần thiết

bom-nlmt-3-hp-anh-thi-7

bom-nlmt-3-hp-anh-thi-8

Việc đầu tiên cần làm là khảo sát địa hình, tìm phương án lắp đặt, sau đó bắt đầu vận chuyển tấm pin lên mái

Do khách hàng xây nhà 2 tầng, nên việc chuyển tấm pin lên mái khá khó khăn, cần vận chuyển 2 lần đưa pin lên mái tầng 1, rồi tiếp tục chuyên lên tầng 2

bom-nlmt-3-hp-anh-thi-9

bom-nlmt-3-hp-anh-thi-10

Các tấm pin được lắp lần lượt thành 2 hàng, cố định bằng hệ thống thanh ray bắt vít vào xà gồ mái, cùng các đầu kẹp biên, kẹp giữa liên kết tấm pin với thanh ray

Lắp đặt hệ thống bơm

bom-nlmt-3-hp-anh-thi-11

bom-nlmt-3-hp-anh-thi-12

Mở hộp máy bơm và bộ điều khiển rồi tiến hành lắp đặt thả bơm, độ sau thả bơm là 25

bom-nlmt-3-hp-anh-thi-3

Hoàn thiện lắp đặt, chạy thử bơm hỏa tiễn. Lưu lượng tối đa của bơm là 14.5m3/h, cột áp 100m, ở độ sâu thả giếng 25m, bơm lên lưu lượng đạt trên 10m3/h tại ống lên, cùng áp lực nước rất mạnh

bom-nlmt-3-hp-anh-thi-4

Nhờ đó, các béc hoạt động rất hiệu quả, đáp ứng đẩy béc tưới khách

Hệ thống điều khiển từ xa

Công việc cuối cùng là lắp đặt hệ thống điều khiển từ xa bằng điện thoại. Hệ thống này bao gồm tủ điện trung tâm với công tắc từ, cùng hệ thống 5 van từ

bom-nlmt-3-hp-anh-thi-6

bom-nlmt-3-hp-anh-thi-5

Nguyên lý hoạt động của Tủ điều khiển là sử dụng tin nhắn để điều khiển bật tắt bơm và đóng mở từng van, các thao tác này được sử dụng bằng 1 phần mêm sử dụng trên điện thoại Android hoặc Iphone

bom-nlmt-3-hp-anh-thi-13

bom-nlmt-3-hp-anh-thi-14
